In diversen Größen und Längen
Schrumpfverhältnis 2:1
Meterware

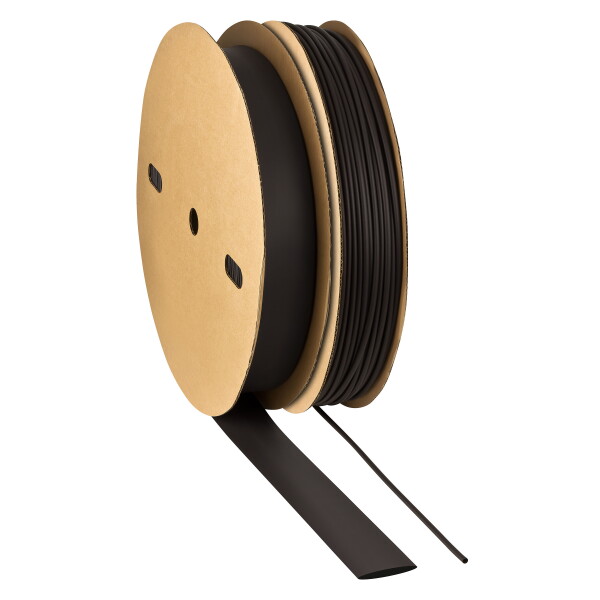

Schrumpfschlauch 2:1 aus Polyolefin
- Schrumpfverhältnis: 2:1
- Ausführung: dünnwandig, ohne Innenkleber
- Lieferform: Meterware (laufende Meter)
- Material: Polyolefin, strahlenvernetzt
- Temperaturarbeitsbereich: -55 °C bis +125 °C
- Schrumpftemperatur: ab 70 °C (vollständig geschrumpft bei 110 °C)
- Flammbeständigkeit: geprüft nach UL224 VW-1 (außer transparent)
Farben
Verfügbare Farben: Schwarz, Transparent, Blau, Gelb, Rot, Weiß und Erdung.
Alle Farben sind UV-beständig, mit Ausnahme von Transparent.
Anwendung
Der dünnwandige Schrumpfschlauch 2:1 dient zur elektrischen Isolation, Kennzeichnung, Bündelung und zum mechanischen Schutz von Kabeln und Leitungen in Elektroinstallationen, Fahrzeugtechnik, industrieller Automatisierung und Elektronik. Die Ausführung ohne Kleber (nicht innenbeschichtet) eignet sich für Anwendungen, bei denen keine zusätzliche Abdichtung erforderlich ist.
Verarbeitungshinweis
Die Schrumpfung erfolgt durch gleichmäßige Erwärmung, vorzugsweise mit einer Heißluftpistole. Der Schrumpfprozess beginnt ab ca. 70 °C und ist bei ca. 110 °C vollständig abgeschlossen. Eine gleichmäßige Erwärmung wird empfohlen, um Überhitzung oder Materialschäden zu vermeiden.
Auswahl des richtigen Durchmessers
-
Vor dem Schrumpfen: Der Innendurchmesser muss über die dickste Stelle (z. B. Stecker, Übergänge) passen.
-
Nach dem Schrumpfen: Der reduzierte Innendurchmesser muss sicher und stramm am Kabel anliegen.
-
Alle Durchmesserangaben beziehen sich auf den Innendurchmesser in Kreisform.
Technische Kennwerte (geprüft nach)
| Eigenschaft |
Prüfverfahren |
Typische Werte |
| Zugfestigkeit (MPa) |
ASTM D2671 |
≥ 10,4 |
| Bruchdehnung (%) |
ASTM D2671 |
≥ 200 |
| Zugfestigkeit nach Wärmebehandlung (MPa) |
158 °C × 168 h |
≥ 7,3 |
| Bruchdehnung nach Wärmebehandlung (%) |
158 °C × 168 h |
≥ 100 |
| Längsschnittliche Veränderung |
ASTM D2671 |
-5% bis +5% |
| Entflammbarkeit |
ASTM D2671 C-Methode |
VW-1 |
| Spannungsfestigkeit |
UL 224, 2500 V, 60 s |
Keine Panne |
| Durchschlagsfestigkeit (kV/mm) |
ASTM D149 |
≥ 15 |
| Volumenwiderstand (Ω·cm) |
ASTM D876 |
≥ 1014
|
Normen & Konformität
- Entspricht ROHS-Richtlinie
- Geprüft nach UL224
- Geprüft nach CAN/CSA C22.2 No.198.1-99
- Geprüft nach SAE-AMS-DTL-23053/4
Verfügbare Durchmesser (2:1)
1 mm, 2 mm, 3 mm, 5 mm, 8 mm, 10 mm, 12 mm, 15 mm, 20 mm, 25 mm, 30 mm, 35 mm, 40 mm, 50 mm, 70 mm, 100 mm – als Meterware (laufende Meter).
| Schrumpfverhältnis 2:1 |
| |
Vor dem Schrumpfen |
Nach dem Schrumpfen |
|
| |
|
|
|
| Nennwert |
Innenmaß |
Innenmaß |
Wandstärke |
| Innendurchmesser |
in mm |
in mm |
mm |
| 1mm |
1.5±0.2 |
0.65 |
0.28 |
| 2mm |
2.5±0.2 |
1.00 |
0.35 |
| 3mm |
3.5±0.2 |
1.50 |
0.40 |
| 5mm |
5.5±0.2 |
2.50 |
0.55 |
| 8mm |
8.5±0.3 |
4.00 |
0.60 |
| 10mm |
10.5±0.3 |
5.00 |
0.60 |
| 12mm |
12.5±0.3 |
6.00 |
0.60 |
| 15mm |
15.5±0.4 |
7.50 |
0.70 |
| 20mm |
21.0±0.5 |
10.00 |
0.80 |
| 25mm |
26.0±0.5 |
12.50 |
0.90 |
| 30mm |
31.5±1.0 |
15.00 |
0.95 |
| 35mm |
36.5±1.0 |
17.50 |
0.95 |
| 40mm |
41.5±1.0 |
20.00 |
0.95 |
| 50mm |
>50.0 |
25.00 |
1.10 |
| 70mm |
>70 |
36.00 |
1.10 |
| 100mm |
>100 |
51.00 |
1.20 |
|
|
