Erhältlich in verschiedenen Durchmessern und Längen
Schrumpfrate 3:1
Lieferung pro laufende Meter

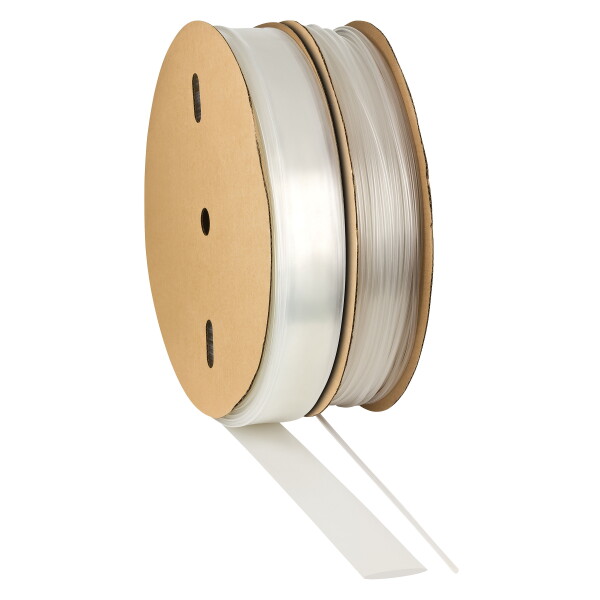

Polyolefin-Schrumpfschlauch 3:1
- Schrumpfverhältnis 3:1
- Typ: dünnwandig, ohne Innenbeschichtung (kein Kleber)
- Lieferform: Meterware (laufende Meter)
- Werkstoff: strahlenvernetztes Polyolefin
- Einsatztemperaturbereich: -55 °C bis +125 °C
- Schrumpfbeginn: ab 70 °C (vollständig geschrumpft bei ca. 110 °C)
- Flammprüfung: nach UL224 VW-1 (ausgenommen transparent)
Farbauswahl
Lieferbare Farben: Schwarz, Transparent, Blau, Gelb, Rot und Weiß.
Sämtliche Farben sind UV-stabil, mit Ausnahme der transparenten Variante.
Einsatzbereiche
Der dünnwandige Schrumpfschlauch mit 3:1 Schrumpfrate eignet sich zur elektrischen Isolierung, Markierung, Bündelung sowie zum Schutz von Leitungen und Kabeln vor mechanischen Einflüssen. Typische Anwendungsfelder sind Elektroinstallationen, Fahrzeugbau, industrielle Anwendungen und elektronische Baugruppen. Die Ausführung ohne Innenkleber ist ideal für Anwendungen, bei denen keine zusätzliche Abdichtung benötigt wird.
Hinweise zur Verarbeitung
Zum Schrumpfen ist eine gleichmäßige Wärmezufuhr erforderlich, vorzugsweise mittels Heißluftgerät. Der Schrumpfvorgang startet bei etwa 70 °C und ist bei rund 110 °C abgeschlossen. Um Materialschäden oder Überhitzung zu vermeiden, sollte die Erwärmung gleichmäßig erfolgen.
Bestimmung des passenden Durchmessers
-
Vor dem Erwärmen: Der Innendurchmesser muss über die größte Stelle (z. B. Steckverbindungen oder Übergänge) passen.
-
Nach dem Schrumpfen: Der reduzierte Innendurchmesser soll fest und sicher am Kabel anliegen.
-
Sämtliche Durchmesserangaben beziehen sich auf den kreisförmigen Innendurchmesser.
Technische Eigenschaften (geprüft nach)
| Eigenschaft |
Prüfgrundlage |
Typische Werte |
| Zugfestigkeit (MPa) |
ASTM D2671 |
≥ 10,4 |
| Reißdehnung (%) |
ASTM D2671 |
≥ 200 |
| Zugfestigkeit nach Wärmelagerung (MPa) |
158 °C × 168 h |
≥ 7,3 |
| Reißdehnung nach Wärmelagerung (%) |
158 °C × 168 h |
≥ 100 |
| Längenänderung |
ASTM D2671 |
-5% bis +5% |
| Brennbarkeit |
ASTM D2671 C-Methode |
VW-1 |
| Spannungsprüfung |
UL 224, 2500 V, 60 s |
Kein Durchschlag |
| Durchschlagsfestigkeit (kV/mm) |
ASTM D149 |
≥ 15 |
| Volumenwiderstand (Ω·cm) |
ASTM D876 |
≥ 1014
|
Normen & Richtlinien
- Konform zur ROHS-Richtlinie
- Geprüft gemäß UL224
- Geprüft gemäß CAN/CSA C22.2 No.198.1-99
- Geprüft gemäß SAE-AMS-DTL-23053/4
Lieferbare Durchmesser (3:1)
3 mm, 4,5 mm, 6 mm, 9 mm, 12 mm, 15 mm, 18 mm, 30 mm, 39 mm, 80 mm – als Meterware (laufende Meter).
| Schrumpfverhältnis 3:1 |
|
| |
Vor dem |
Nach dem |
Schrumpfen |
| |
Schrumpfen |
Schrumpfen |
Schrumpfen |
| Nennwert |
Innenmaß |
Innenmaß |
Wandstärke |
| Innendurchmesser |
in mm |
in mm |
mm |
| 3mm |
>= Ø 3.0
|
<= Ø 1.0
|
0.55 ± 0.10
|
| 4.5mm |
>= Ø 4.5
|
<= Ø 1.5
|
0.60 ± 0.10
|
| 6mm |
>= Ø 6.0
|
<= Ø 2.0
|
0.65 ± 0.10
|
| 9mm |
>= Ø 9.0
|
<= Ø 3.0
|
0.75 ± 0.15
|
| 12mm |
>= Ø 12.0
|
<= Ø 4.0
|
0.75 ± 0.15
|
| 15mm |
>= Ø 15.0
|
<= Ø 5.0
|
0.80 ± 0.15
|
| 18mm |
>= Ø 18.0
|
<= Ø 6.0
|
0.85 ± 0.15
|
| 30mm |
>= Ø 30.0
|
<= Ø 10.0
|
1.15 ± 0.20
|
| 39mm |
>= Ø 39.0
|
<= Ø 13.0
|
1.50 ± 0.20
|
| 80mm |
>= Ø 80.0
|
<= Ø 26.0
|
2.60 ± 0.20
|
