In verschiedenen Durchmessern und Längen verfügbar
Schrumpfverhältnis 4:1
Auslieferung als Meterware (laufende Meter)

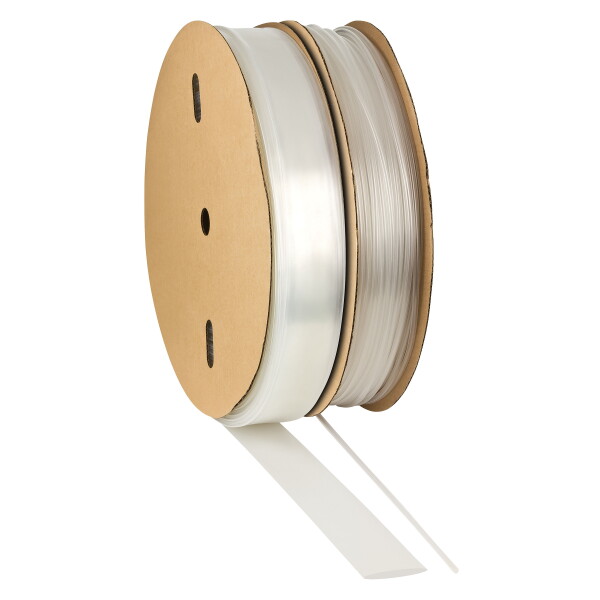

Polyolefin-Schrumpfschlauch 4:1 mit Innenkleber
- Schrumpfrate 4:1
- Ausführung: dünnwandiger Schrumpfschlauch mit innenliegender Klebeschicht
- Lieferform: als laufende Meter (Meterware)
- Werkstoff: strahlenvernetztes Polyolefin
- Einsatztemperatur: -55 °C bis +125 °C
- Schrumpftemperatur: Schrumpfbeginn ab ca. 70 °C (vollständige Schrumpfung bei etwa 110 °C)
- Flammhemmend geprüft nach UL224 VW-1 (außer in transparenter Ausführung)
Farbauswahl
Erhältliche Farben: Schwarz und Transparent (Transparent ist nicht UV-stabil)
Einsatzbereiche
Dieser dünnwandige Schrumpfschlauch ist ideal geeignet zur elektrischen Isolierung, zur Kennzeichnung, zum Bündeln sowie zum Schutz von Kabeln und Leitungen vor mechanischen Einflüssen. Die innenliegende Klebeschicht sorgt während des Schrumpfvorgangs für eine zusätzliche Abdichtung gegen Feuchtigkeit, Staub und andere Umwelteinflüsse. Typische Anwendungsfelder sind die Elektroinstallation, der Automotive-Bereich, industrielle Installationen sowie elektronische Baugruppen.
Hinweise zur Verarbeitung
Für ein optimales Ergebnis sollte die Erwärmung gleichmäßig erfolgen, vorzugsweise mit einem Heißluftgerät. Der Schrumpfprozess startet bei etwa 70 °C und ist bei rund 110 °C abgeschlossen. Beim Erwärmen wird der Innenkleber aktiviert, verflüssigt sich und bildet eine sichere, dichte Ummantelung. Eine gleichmäßige Wärmezufuhr verhindert Beschädigungen des Materials durch Überhitzung.
Bestimmung des passenden Durchmessers
-
Vor dem Schrumpfen: Der Innendurchmesser muss groß genug sein, um über die breiteste Stelle (z. B. Stecker oder Verbindungsstellen) geführt zu werden.
-
Nach dem Schrumpfen: Der verringerte Innendurchmesser sollte eng und sicher am Kabel oder Bauteil anliegen.
-
Alle Durchmesserangaben beziehen sich stets auf den kreisförmigen Innendurchmesser.
Technische Eigenschaften (geprüft nach)
| Eigenschaft |
Prüfgrundlage |
Typische Werte |
| Zugfestigkeit (MPa) |
ASTM D2671 |
≥ 10,4 |
| Reißdehnung (%) |
ASTM D2671 |
≥ 200 |
| Zugfestigkeit nach Wärmelagerung (MPa) |
158 °C × 168 h |
≥ 7,3 |
| Reißdehnung nach Wärmelagerung (%) |
158 °C × 168 h |
≥ 100 |
| Brennbarkeit |
ASTM D2671 B-Methode |
Passieren |
| Durchschlagsfestigkeit (kV/mm) |
IEC 60243 |
≥15 |
| Volumenwiderstand (Ω·cm) |
IEC 60093 |
≥1X10 14 |
| Wasseraufnahme |
ASTM D570 |
<0,2 % |
| Erweichungspunkt (℃) |
ASTM E28 |
95±5 |
| Festigkeit der Birne (PE) |
ASTM D 1000 |
120 N/25 mm |
| Festigkeit der Birne (AL) |
ASTM D 1000 |
80 N/25 mm |
Normen & Richtlinien
- Konform zur ROHS-Richtlinie
- Zertifiziert nach UL224
- Geprüft nach CAN/CSA C22.2 No.198.1-99
- Geprüft gemäß SAE-AMS-DTL-23053/4
Lieferbare Durchmesser (4:1)
4 mm, 6 mm, 8 mm, 12 mm, 16mm, 20 mm, 32 mm, 52 mm
| Schrumpfverhältnis 4:1 mit Kleber |
| |
Vor dem Schrumpfen |
Nach dem Schrumpfen |
| Nennwert |
Innenmaß |
Innenmaß |
Wandstärke |
Kleberstärke |
| Innendurchmesser |
in mm |
in mm |
in mm |
in mm |
| 4mm |
>=4.0
|
<=1.0
|
1.05±0.30 |
0.4±0.30 |
| 6mm |
>=6.0
|
<=1,5
|
1.15±0.30 |
0.4±0.30 |
| 8mm |
>=8.0
|
<=2.0
|
1.55±0.30 |
0.5±0.30 |
| 12mm |
>=12.0
|
<=3.0
|
1.75±0.30 |
0.5±0.30 |
| 16mm |
>=16.0
|
<=4.0
|
2.00±0.30 |
0.6±0.30 |
| 20mm |
>=20.0
|
<=5.0
|
2.30±0.40 |
0.6±0.30 |
| 32mm |
>=32.0
|
<=6.0
|
2.60±0.40 |
0.7±0.30 |
| 52mm |
>=52.0
|
<=13.0
|
3.35±0.05 |
0.7±0.30 |
|
